TRIO veidņu sistēma

Universāla veidņu sistēma ar vienu savienojošo elementu

Par sistēmu

PERI TRIO ir universāla paneļu veidņu sistēma. Paneļu augstums 2.70m un 3.30m, paneļu platumi ļauj TRIO sistēmu ērti pielāgot visdažādāko monolīto konstrukciju betonēšanai.

TRIO ir pieejami seši dažādi paneļu platumi, solis - 30 cm, universālā paneļa platums 72 cm, tas ļauj optimizēt veidņu apjomu noliktavā un objektā.

Liela izmēra veidņu paneļi 270 cm x 240 cm nodrošina vairākas pielietojuma priekšrocības:

  • paneli var montēt gan vertikāli, gan horizontāli. Divi dažādi paneļa platumi un augstumi ļauj tā virsmu izmantot maksimāli racionāli;
  • noteikts savilču vietu izkārtojums bez papildus kompensējošiem elementiem;
  • ērta transportēšana - paneļa platums 2.40m;
  • savilču vietas bez papildus aizbāžņiem;
  • minimālas paneļu izlieces slodžu ietekmē, augsta statisku slodžu noturība;

Izlīdzinošais elements - profils TAR 85, plašs pielietojums:

  • veidņu pagarināšana horizontāli;
  • vertikāla paneļu savienošana;
  • gala noslēgu fiksēšana;
  • betonējot sienas ar nobīdēm plaknēs;
  • dažādu izmēru stūru risinājumiem;
  • savietojot ar citām veidņu sistēmām;

Priekšrocības

  • BFD savienojošais elements
    Tiek izmantota tikai viena    savienojošā detaļa - BFD savienojošais elements:
    - veidņu sistēmas komplektējošo detaļu fiksēšana;
    - kompensējošo    starpliku (līdz 100 mm) nostiprināšana;
    - vertikāla paneļu savienošana;
    - iekšējo un ārējo stūru elementu fiksēšana;
    - šarnīrveida stūru elementu fiksēšana;
    - brusas nostiprināšana veidņu augstuma kompensācijai;
  • TRIO TSE šahtu atveidņošanas elements
    Nav principiālas nozīmes, kādi ir šahtas izmēri. Pie atveidņošanas ar celtņa palīdzību tiek pacelts TCE elements, kā rezultātā šahtas iekšējā veidņa izmēri samazinās par 3 cm no visām pusēm. Tas ir pilnīgi pietiekami, lai pārvietotu visu šahtas iekšējās virsmas veidņa komplektu uz nākamo stāvu ar vienu pacelšanas operāciju, līdz minimumam samazinot demontāžai un pārvietošanai nepieciešamo laiku.
  • TRIO gala noslēgi
    Fiksējas pie paneļa ar BFD elementu.Tas atvieglo armēšanu. Gala paneļus MF/MTF montē ar vai bez hidroizolācijas lentas.
  • Ērta un viegla paneļu tīrīšana
    Ar pulverkrāsu pārklātās TRIO sistēmas elementu virsmas aizkavē betona pielipšanu, būtiski atvieglo paneļu tīrīšanu.

Paplašinātā programma:

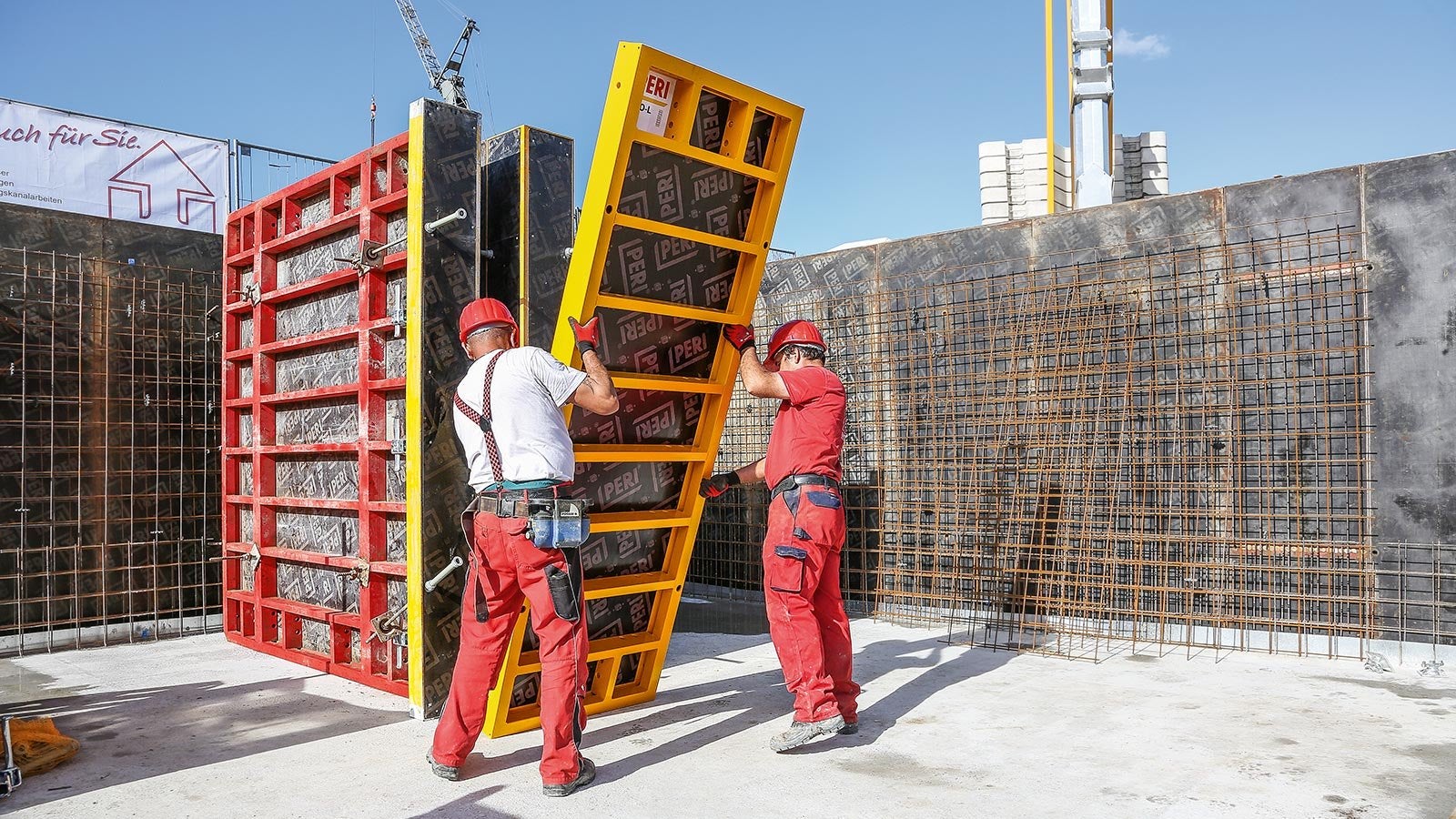

Alumīnija TRIO ir viegli veidņi, kas paredzēti no celtņa neatkarīgam darbam; viegli atšķirt pēc dzeltenā pulvera pārklājuma

TRIO paneļi ar brīvu oderējuma izvēli īpašām betona virsmas prasībām – tiek piegādāti jau samontēti

Ar TRIO vārpstas elementu var ātri pārvietot visu vārpstas iekšējo veidni; viscaur trieciena klīrenss ir 30 mm.

MXK kronšteinu sistēma kalpo kā darba platforma MAXIMO un TRIO. Modulārais dizains un vieglie, manuāli montējamie sistēmas komponenti nodrošina ātru uzstādīšanu un augstu izmaksu efektivitātes līmeni. Atšķirībā no parastajiem risinājumiem, moduļu sistēma nodrošina jau iepriekš samontētas atsevišķas sastāvdaļas, piemēram, MXK sastatņu klājs vai PROKIT PMB sānu sieta barjera.


Produkts darbībā

  • Universāla sienu veidņu sistēma, ļauj samazināt montāžas laiku un vienkāršot veidņu risinājumu projektēšanu.
    Universāla sienu veidņu sistēma, ļauj samazināt montāžas laiku un vienkāršot veidņu risinājumu projektēšanu.

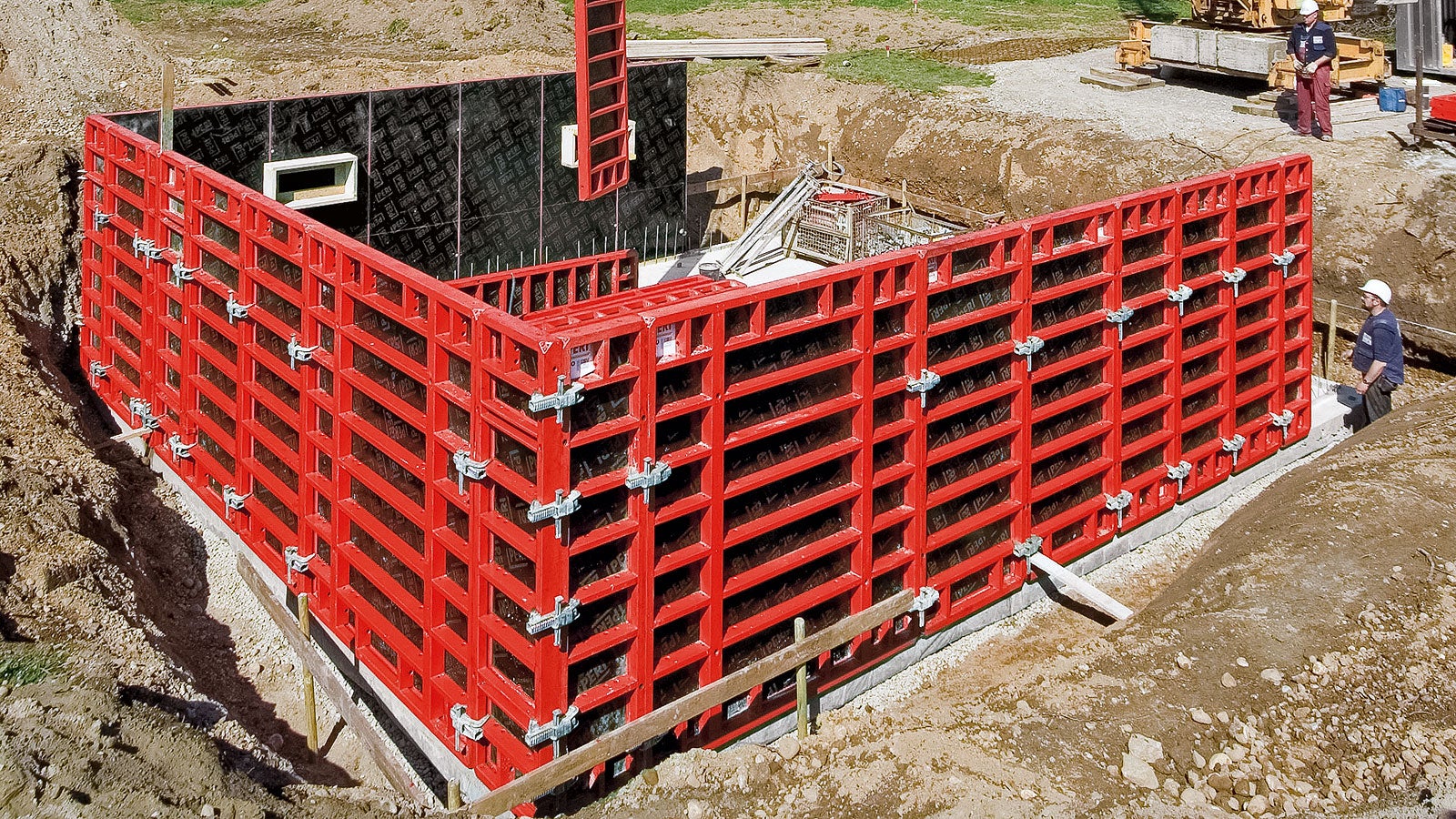

  • Tikai daži komplektējošie elementi un universālais BFD stiprinājums nodrošina ātru un vienkāršu sistēmas montāžu.
    Tikai daži komplektējošie elementi un universālais BFD stiprinājums nodrošina ātru un vienkāršu sistēmas montāžu.

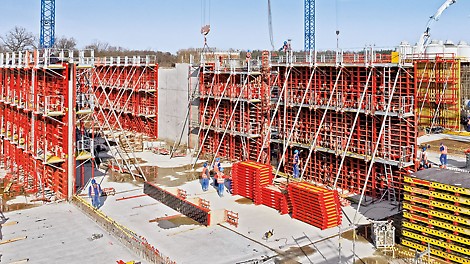

  • Ar darba platformām un kāpnēm nokomplektētus liela izmēra veidņu segmentus ar vienu celtņa operāciju ātri pārvieto uz nākamo betonēšanas ciklu.
    Ar darba platformām un kāpnēm nokomplektētus liela izmēra veidņu segmentus ar vienu celtņa operāciju ātri pārvieto uz nākamo betonēšanas ciklu.

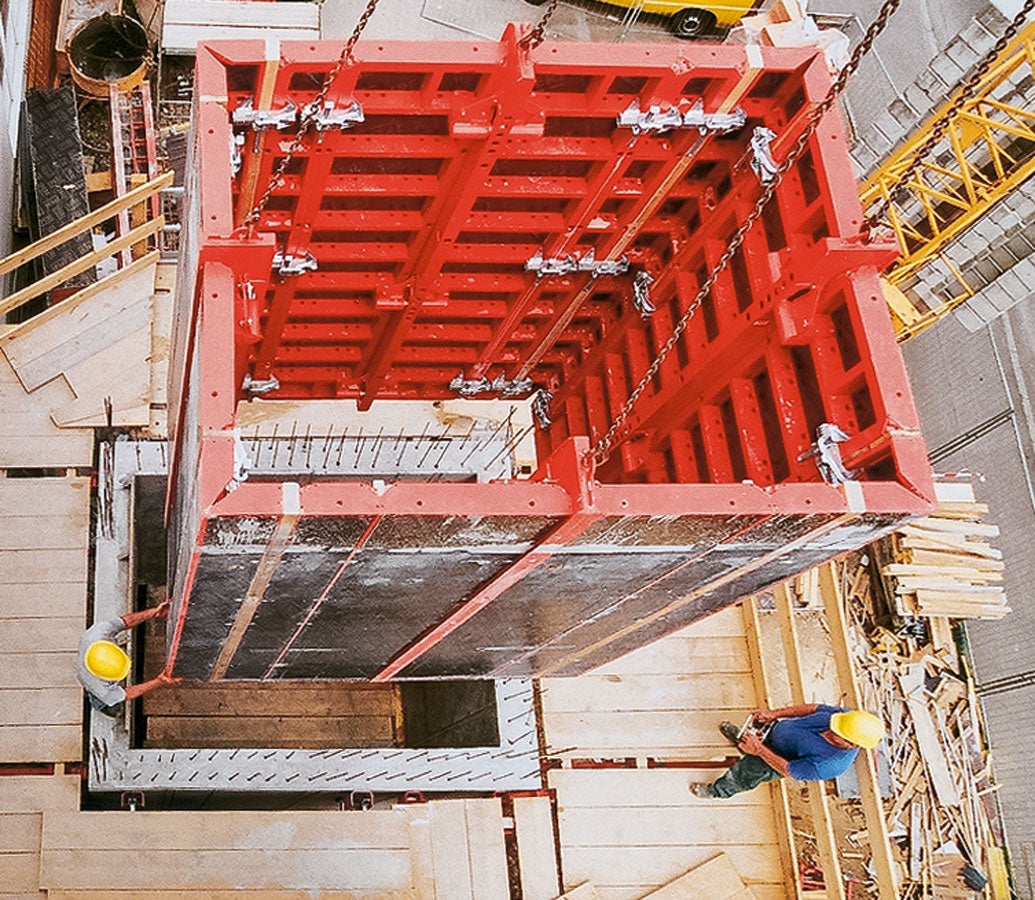

  • Šahtu ātrai atveidņošanai ar celtni tiek pacelts TSE elements, kā rezultātā šahtas iekšējo sienu veidņu izmēri samazinās par 3 cm. Šahtas iekšējās virsmas veidņa komplektu pārvieto uz nākamo stāvu ar vienu pacelšanas operāciju.
    Šahtu ātrai atveidņošanai ar celtni tiek pacelts TSE elements, kā rezultātā šahtas iekšējo sienu veidņu izmēri samazinās par 3 cm. Šahtas iekšējās virsmas veidņa komplektu pārvieto uz nākamo stāvu ar vienu pacelšanas operāciju.

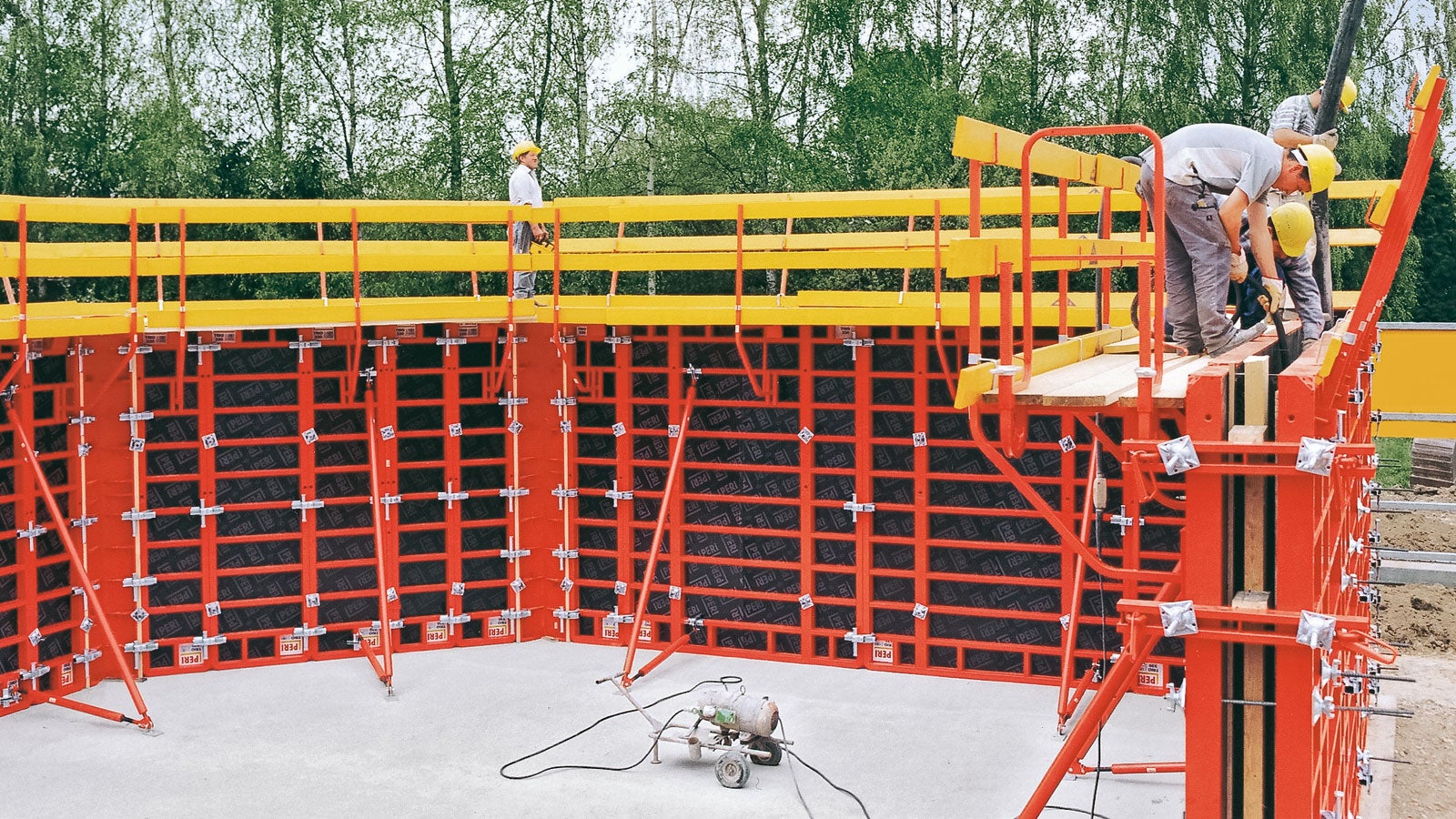

  • 3.30 m sienas veidņo ar TRIO 330, vertikāli izmantojot tikai divas savilces. 3,30 m augsti paneļi ir savietojami ar 2,70 m augstiem paneļiem.
    3.30 m sienas veidņo ar TRIO 330, vertikāli izmantojot tikai divas savilces. 3,30 m augsti paneļi ir savietojami ar 2,70 m augstiem paneļiem.

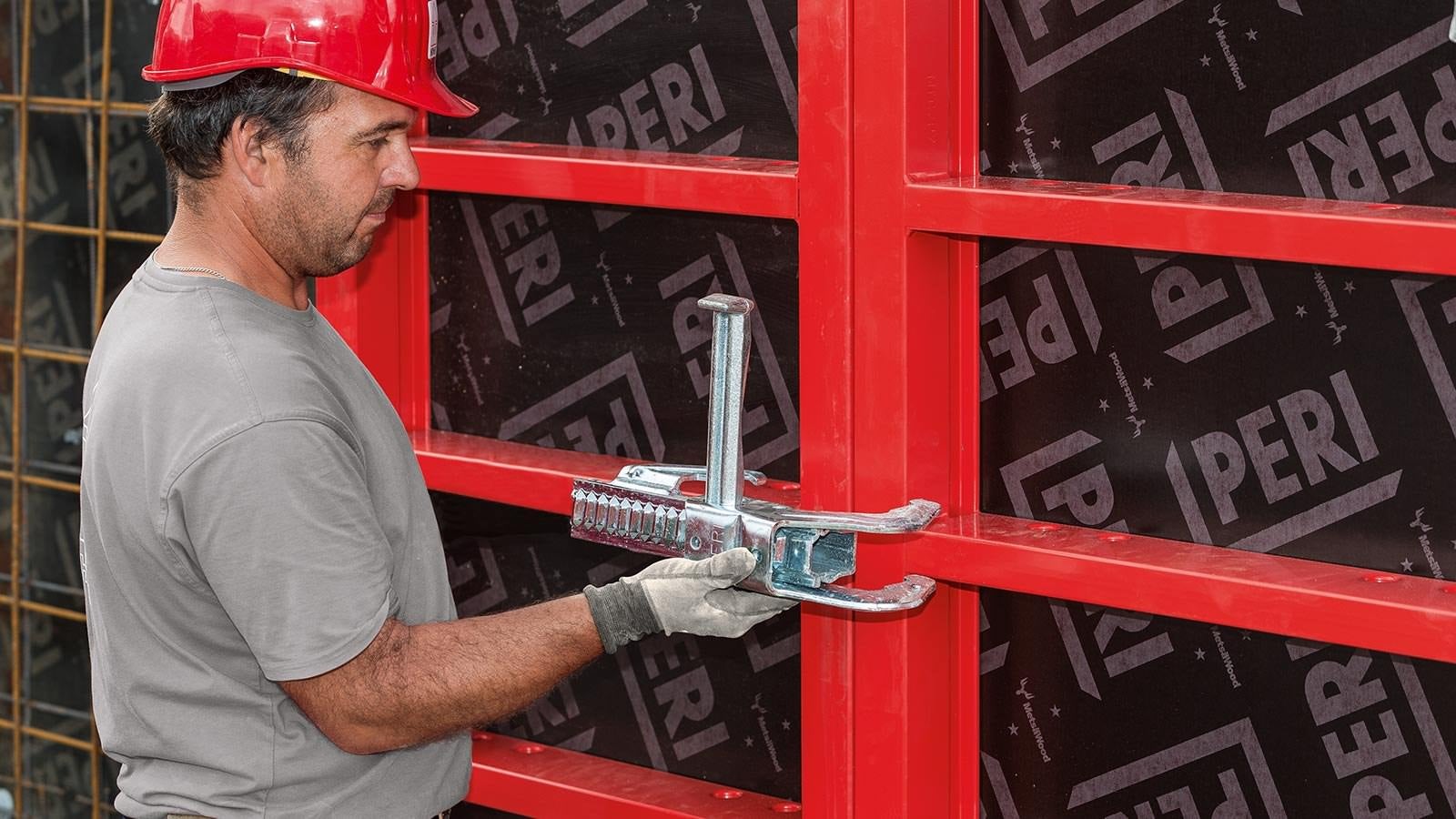

  • BFD stiprinājums ar dažām darba kustībām izlīdzina un fiksē divus blakus esošus veidņu paneļus.
    BFD stiprinājums ar dažām darba kustībām izlīdzina un fiksē divus blakus esošus veidņu paneļus.
